线路板行业中fpc和pcb有什么具体区别

文章出处:诚暄FPC 人气:作者:小编 发表时间:2019-06-17 14:08:48
随着电子行业的不断发展,从硬板发展到现在的软板,软板的不断发展,说明硬板不能满足所有电子产品的需求,因此软板也占有一定的市场份额。

  随着电子行业的不断发展,从最初的单面板到双面多层板,从硬板到现在的软板,可谓是发展迅速,软板的不断发展,说明硬板已不能满足所有电子产品的需求,那么线路板行业中fpc和pcb有什么具体区别在哪里呢,下面小编来根据自己的从业经验详细的说一说。

  线路板行业中fpc和pcb有什么具体区别

  PCB(PrintedCircuitBoard),中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

  其主要功能是连接各种电子元器件以实现电路导通,改变了以往仅依靠电线连接电子元器件的方式。

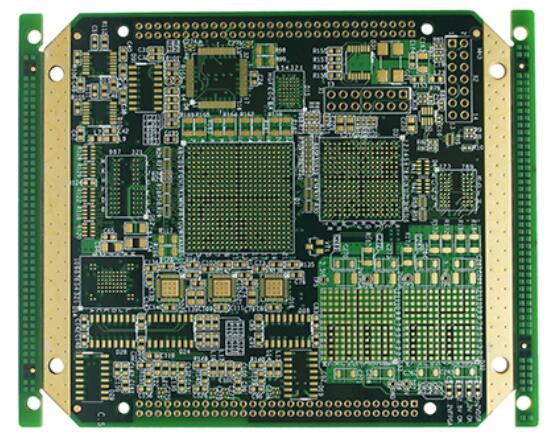

pcb

  由于电子产品由大量的电子元器件构成,元器件之间的传输效率将直接决定电子产品性能,PCB作为传输媒介,其品质是保障产品质量的基础,因此PCB被称之为“电子系统产品之母”。

  pcb一般用FR4做基材,也叫硬板,是不能弯折、挠曲的。pcb一般应用在一些不需要弯折请要有比较硬强度的地方,如电脑主板、手机主板等。

  fpc软板又称柔性线路板、挠性线路板、软性电路板。简称软板或FPC,是相对于普通硬树脂线路板而言,fpc软板具有配线密度高、重量轻、厚度薄、配线空间限制较少、灵活度高等优点。

  随着现在产品轻、薄、短、小的发展,有些产品PCB并不能很好的满足要求,会逐渐使用FPC来实现。总之,fpc可以理解成是软的,可以挠曲的pcb。

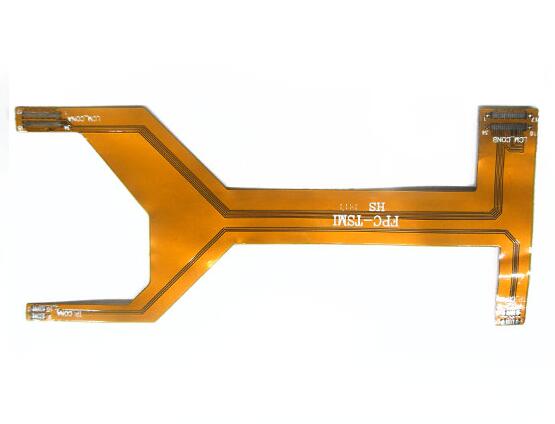

fpc

  而fpc,其实属于pcb的一种,但是与传统的印制电路板又有很大的出入。fpc一般用PI做基材,是柔性材料,可以任意进行弯折、挠曲。fpc一般应用在需要重复挠曲及一些小部件的链接,但是现在却不仅仅如此,目前5G手机正在向可弯曲拆叠发展,这就需要用到fpc这一关键技术。

  其实fpc不仅是可以挠曲的电路板,同时它也是连成立体线路结构的重要设计方式,这种结构搭配其他电子产品设计,可以构建出各式各样不同的应用,因此,从这点来看,fpc与pcb是非常不同的。

  对于PCB而言,除非以灌膜胶的方式将线路做出立体的形式,否则电路板在一般状况下都是平面式的。因此要充分利用立体空间,fpc就是一个良好的解决方案。

  以硬板而言,目前常见的空间延伸方案就是利用插槽加上介面卡,但是fpc只要以转接设计就可以做出类似结构,且在方向性设计也较有弹性。利用一片连接fpc,可以将两片硬板连接成一组平行线路系统,也可以转折成任何角度来适应不同产品外形设计。

  fpc当然可以采用端子连接方式进行线路连接,但也可以采用软硬板避开这些连接机构,一片单一fpc可以利用布局方式配置很多的硬板并将之连接。这种做法少了连接器及端子干扰,可以提升信号品质及产品信赖度。

  以上就是小编整理的关于线路板行业中fpc和pcb有什么具体区别,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们有专业的人员为您服务。
