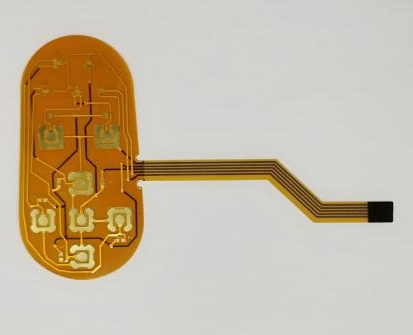

随着电子产品的不断更新,产品的功能也越来越完善,软板从最初的单面板到现在的双面多层板,也有了质的飞跃,那么我们平常生产的软板是按照什么规范和检验标准来的呢,下面苏州fpc厂商小编来详细的说一说。
1、外观主要参考IPC/JPCA 6202《单、双面挠性印制板的性能手册》主要参考这份;
2、性能主要参考IPC-6013《挠性印制板的质量鉴定与性能规范》;
以上两份有部分重叠,欧美国家的比较青睐于后者,检验环境、检验放大倍数、保固期等6202中都有说明。
另外性能的规范主要有两份:IPC-TM-650《试验方法手册》,这份标准是一个大的标准,硬板和软板的实验方法均包含在内。
JIS-C-5016《挠性印制电路板试验方法》这个是日本工业标准,比较常用到。
以下几点是孔的检验标准:
1、尺寸的允许误差是当外形尺寸不满100mm时+/-0.3,mm,外形尺寸100mm以上时±0.3%
2、挠性印制板的元件孔最小孔径是0.5mm,其允许误差±0.08mm。
3、双面挠性板的导通用电镀贯通孔,电镀后的最小孔径0.5mm,其允许误差±0.08mm
4、圆孔: 圆孔的最小孔径0.5mm,其允许误差±0.08mm
方孔: 方孔一边最小尺寸0.5mm,其允许误差±0.08mm
安装孔边缘和板边缘间最小距离2.0mm以上。
5、孔位置偏差:相对于设计的孔位置,加工后的孔位置偏差0.3mm以下。但导通孔除外。
孔中心间距离:孔中心间距离在未满100mm时允许误差±0.3mm,100mm以上的允许误差±0.3%
以上就是苏州fpc厂商:http://www.chinafpc.net/news-gs/505.html 小编整理的关于柔性线路板的制作规范和检验标准,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
