江苏fpc生产厂家：fpc模具的结构和用途

　　随着电子行业的不断发展，以前的硬板已经不能完全满足现在产品的需求，软板也越来越受人喜爱，需求量也跟着上升了不少，那么我们在量产的时候，采用模具来冲就显得非常重要，模具是fpc最后成型冲压阶段必不可少的工具，模具根据客户的尺寸要求以及产量可分为：钢模与刀模。下面江苏fpc生产厂家小编来详细的说一说。

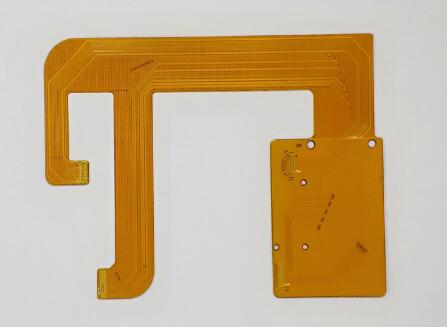

　　fpc模具的结构和用途

　　一、刀模

　　A、刀模结构

　　1、刀模制作时跟据客户尺寸要求将需要的图形在雕刻机上进行制作。

　　2、刀模是由刀片和木板组成。(现公司所使用的木板刀模)使用2.0的定位针或2.5的定位针来固定产品。

　　B、刀模用途

　　主要用来冲切辅材 (PI 胶纸 电磁膜 导电胶 )

　　1、因为FPC不论是基材还是覆盖膜都有胶的存在， 打样时不能用普通的CNC进行ROUTING，用CNC进行ROUTING时胶会填充在刀具的切屑刃内造成刀具不利，从而边上会有毛边产生，不平整，此时常常用刀模进行FPC样品的成型处理。

　　2、覆盖膜上常常有圆孔、方孔、长条型窗口，此种覆盖膜一般尺寸公差要求不高，圆孔一般用CNC钻孔，方孔与长条型窗口就常常用刀模，如果开钢模也可以，但成本高一般没必要。

　　3、常常尺寸公差要求在+/-0.2mm时量产也用刀模

　　4、补强片：背胶成型(PI)

　　二、钢模

　　A、钢模结构如下

　　1、钢模制作分为上盖板、镇板、退料板、下模板、底板共五块板组成。

　　2、盖板是指最上面一块板用与上模固定模丙使用，镇板是用与固定冲头使用，退料板是用于配合冲头与下模刀口吻合，下模板是指刀口，底板是指固定刀口。

　　B、用途：主要用来冲切FPC外形、覆盖膜、电磁膜(开窗比较复杂)、FR4(补强)、SMT外形

　　1、钢模常常用在尺寸精度较高的FPC板上

　　2、钢模常常用在量大的FPC上

　　3、一般能用刀模的地方，也能用钢模，只是钢模价格贵

　　三、有以下几个方面刀模与钢模不能替代

　　1、长条型槽其宽度为0时只能用刀模，不能用钢模

　　2、R角小于0.5mm时需用钢模

　　3、圆孔一般不用模具常用CNC钻孔

　　4、方孔一般尺寸在2mm*2mm以下者用钢模

　　以上就是江苏fpc生产厂家：http://www.chinafpc.net/news-gs/503.html 小编整理的关于fpc模具的结构和用途，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
