广东fpc软板厂家:软硬结合板的设计注意点

文章出处:诚暄FPC 人气:作者:小编 发表时间:2019-06-01 14:43:18
随着科技的不断发展,电子产品从之前的单面板到现在的多层板和软硬结合板,软硬结合板同时具备FPC的特性与PCB的特性,因此,它可以用于一些有特殊要求的产品之中。

  随着科技的不断发展,电子产品从之前的单面板到现在的多层板和软硬结合板,也有了很大的发展,软硬结合板同时具备FPC的特性与PCB的特性,因此,它可以用于一些有特殊要求的产品之中。下面广东fpc线路板厂家小编来详细的说一说。

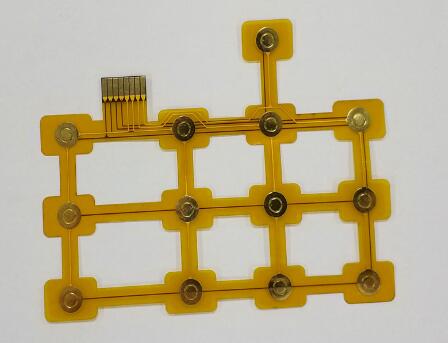

广东fpc软板厂家

  软硬结合板的设计注意点

  1、 对于需要多次重复弯曲的电路,最好使用单层柔性结构,并且使用RA铜来增加疲劳寿命。

  2、 建议要保持柔性电路的铜皮走线沿着垂直方向弯曲。但有时做不到,那么请尽量减少弯曲幅度和频率,也可根据机械设计要求使用锥形弯曲。

  3、 最好避免使用突兀的直角或者硬直的45°角走线,而是使用弧角走线模式。这样可以在弯曲过程中,减少铜皮的应力。

  4、 不要突然改变走线的宽度, 走线线宽的突变或者连接到焊盘会造成薄弱着力点。

  5、 为焊盘提供加固。由于采用了低粘性的粘合剂(相对于FR-4),柔性电路上的铜更容易从聚酰亚胺基板上脱离。所以给裸露的铜皮提供加固尤为重要。涂镀的通孔为2个柔性层提供了恰当的锚定,所以使用过孔是非常好加固方式。

  6、 保持双面柔性。对于动态的双面柔性电路,尽量避免在同一方向放置走线,而是需要把它们错开,使铜皮走线均匀分布。

  7、 需要考虑柔性板的弯曲半径,弯曲半径过小会容易损坏。

  8、 有效减少总面积,优化设计减小成本。

  9、 需要考虑安装后立体空间的结构问题。

  10、大面积网格的间距不能太小,在印制板制造的过程中,图开转移工序在显完影之后,就会容易产生很多碎膜附着在板子上,造成断线。

  11、单面焊盘孔径的设置不到位,钻孔的时候,会出现问题。

  12、电地层又是花焊盘又是连线的问题。

  13、在设计的时候,焊盘的重叠问题,因为孔重叠之后,在钻孔工序会因为在一处多次钻孔导致断钻头,导致孔的损伤。

  以上就是广东fpc软板厂家:http://www.chinafpc.net/news-gs/492.html 小编整理的关于软硬结合板的设计注意点,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
