上海柔性线路板：fpc软板布线需要注意的10个点

　　电子产品趋向于厚度薄、体积细小、重量轻，同时包含更多功能和高速的运行速度。对fpc布线的时候也要高要求，那么我们在布线的时候需要注意哪些方面呢，下面上海fpc软板小编来详细的说一说。

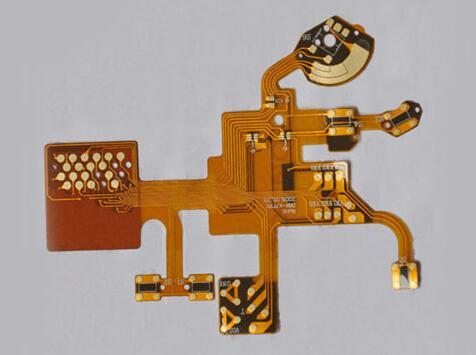

　　fpc软板布线需要注意的10个点

　　1、四层板电源线层应与地线层尽量靠近以获得最小电源阻抗。从上到下分别为：信号线、地线、电源线、信号线。考虑电磁兼容性，六层板从上到下最好为：信号线、地线、信号线、电源线、地线、信号线;

　　2、与地线相邻的信号层布高速数字信号线和低电平模拟信号线，较远的层布低速信号线和高电平模拟信号线;

　　3、时钟线要与地线层相邻，线宽尽量加大，每根时钟线的线宽应一致;

　　4、印制导线拐弯处一般取135度钝角;

　　5、输入输出端布线应尽量避免相邻平行，避免发生反馈辆合;

　　6、一般数字电路信号线宽度为8.il-10nul，间距6mi1-8mil;

　　7、电源线、地线的线宽应尽量加大，对于0.5mm脚间距的器件布线宽度不小于12mil;

　　8、混合信号电路板上的数字地和模拟地分割开，若布线跨越了分割间隙，电磁辐射和信号申扰都会急剧增加，产生电磁兼容问题。因此，FPC线路板设计一般采用统一地，通过数字电路和模拟电路分区布局布线;

　　9、解辐电容引线不能太长，尤其是高频旁路电容不能有引线;

　　10、对于一些高速信号可采用差分对布线，减小电磁辐射。

　　以上就是上海柔性线路板：http://www.chinafpc.net/news-gs/438.html 小编整理的关于fpc软板布线需要注意的10个点，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
