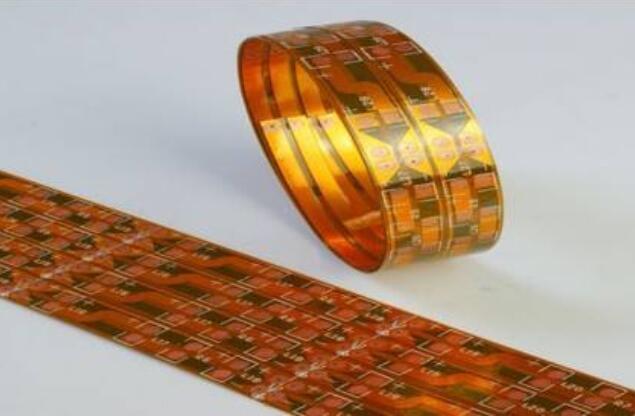

天津柔性线路板厂家：柔性线路板的水平喷锡工艺介绍及优点

　　有朋友问小编，软板可以做喷锡工艺吗，喷锡有哪些好优点与缺点呢，下面天津柔性线路板厂家小编来详细的说一说。

　　喷锡作为线路板板面处理的一种常见的表面涂敷形式，被广泛地用于线路的生产，喷锡的质量的好坏直接会影响到后续客户生产时焊接soldering的质量和焊锡性;因此喷锡的质量成为线路板生产厂家质量控制一个重点。

　　喷锡目前有两种：垂直喷锡和水平喷锡;

　　喷锡的主要作用：

　　1、防治裸铜面氧化;

　　2、保持焊锡性。

　　通俗来讲水平喷锡工艺，主要有前清洗处理，预热，助焊剂涂覆，水平喷锡，热风刀刮锡，冷却以及后清洗处理。作为一种典型的柔性线路板板面处理的方式，它已经被广泛地用于线路的生产。针对以上的几个工艺流程，我们抽取了几个总结了以下内容。

　　前清洗处理主要是微蚀铜面清洗，微蚀深度一般在0.75—1.0微米，同时将附着的有机污染物除去，使铜面真正的清洁，和融锡有效接触，而迅速的生成IMC;微蚀的均匀会使铜面有良好的焊锡性;水洗后热风快速吹干。

　　提及柔性线路板的水平喷锡工艺，主要可以从水平喷锡的厚度来进行区分。分别是：2.54mm, 5.08mm(200mil),7.62mm(300mil),这些可以通过微切片来进行测定。

　　细抛光后用微蚀方法找出铜锡合金之间的IMC厚度，微蚀药水的简单配制：双氧水与氨水1：3的体积比微蚀10—15秒钟;界面合金的厚度一次喷锡一般在6微英寸，2次在1.8个微英寸左 右;喷锡厚度可以用x-ray荧光测厚仪测定;板子的平坦度flatness主要是板弯和板翘。

　　水平喷锡的工艺流程：

　　前清洗处理→预热→助焊剂涂覆→水平喷锡→热风刀刮锡→冷却→后清洗处理

　　前处理预热爱上松香浸锡风刀水洗烘干

　　无铅制程与有铅制程的工业流程基本上差不多,只是在浸锡的时候与有铅制程有分别,其锡的熔点与浸锡时间与生产温度都不同.

　　无铅水平喷锡产品的优点：

　　1、产品可焊性及硬度好.

　　2、储藏时间长,条件好能储藏2-3年.

　　3、工艺简单,不合格品可以返喷.成本低、污染少.

　　4、融锡与裸铜接触时间较短，2秒钟左右，IMC厚度薄

　　5、沾锡时间短wetting time，1秒钟左右;

　　6、板子受热均匀，机械性能保持良好，板翘少;

　　无铅合金控制铜离子的方法因Sn/Cu的密度低,用传统的漂铜方法无法捞出铜渣,只需补充0.6-0.85的Sn/Ni合金来稀释锡缸中的铜含量。

　　由于软板的特殊性，所以只适合水平喷锡，垂直喷锡一般是硬板才采用。

　　以上就是天津柔性线路板厂家：http://www.chinafpc.net/news-gs/392.html 整理的关于柔性线路板的水平喷锡工艺介绍及优点，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
