FPC的基本构成铜箔与覆盖膜 生产中常用的辅材

文章出处:诚暄PCB 人气:作者:小编 发表时间:2018-11-30 14:54:55
有朋友问小编,FPC的基本构成铜箔与覆盖膜有哪些,常见的厚度有哪几种,颜色又分为几种,常用的辅料有哪几种,下面小编来详细的说一说。

  有朋友问小编,FPC的基本构成铜箔与覆盖膜有哪些,常见的厚度有哪几种,颜色又分为几种,常用的辅料有哪几种,下面小编来详细的说一说。

  FPC的结构,简单来说,就是用铜箔蚀刻出需要的线路,然后把不需要焊接或接触的区域用覆盖膜遮盖,使之绝缘,只留下焊盘区或手指区。因此,铜箔与覆盖膜就是FPC的基本材料,其他涉及的,只是工艺处理与辅材。

  FPC使用的铜箔。按材质分,主要使用压延铜箔与电解铜箔。压延铜箔韧性较好,不易断裂,但质地较软,弯折后易留下折痕;电解铜箔质地较脆,比压延铜箔易断裂,但质地较硬,恢复性能较好,较厚,适合弯折次数少,但耐高电流电压。

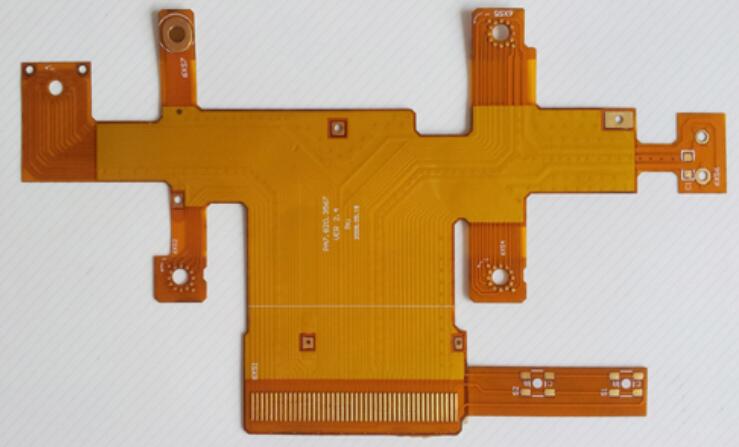

FPC覆盖膜

  按层次分,无论是压延还是电解,都有双面基材与单面基材。铜箔的选用,要根据FPC具体的使用环境进行选择,如排线、按键板、电容屏板等适合用压延铜箔,电源板等,适合用电解铜箔。铜箔的厚度,在FPC生产制作中,常用的有1/3oz,1/2oz,1oz。

  FPC覆盖膜的,一般是聚酰亚胺树脂,即常说的PI。PI的厚度也有不同,有12.5um,27.5um。PI的颜色,最常用的是棕黄色,其次就是黑色与白色。其他颜色很少见。

  FPC生产中常用的辅材

  生产FPC的工序繁杂,从开料钻孔到包装出货,中间所需要的工序有20多道,在这漫长的生产过程中,根据客户需求,将用到多种辅材。

  FPC的基材一般为双面或单面铜箔,这是整个FPC的基础,FPC的电气性能都由它决定。其他辅材只是用来辅助安装与适应使用环境。主要有下面几种:

  1、FR4。质地较硬,有0.15-2.0mm的不同厚度,主要用在FPC焊接处的反面,作为加强,方便焊接稳定可靠;

  2、PI。质地较软,可弯曲,主要用在金手指区域的加厚加强,便于插拔;

  3、钢片。质地硬,功能与FR4一样,用于焊接处补强,比FR4美观,可接地,硬度较FR4高;

  4、EIM电磁膜。贴于FPC表面,用于屏蔽信号干扰;

  5、导电胶。用于钢片与FPC的连接压合,导电,可实现钢片接地功能;

  6、3M胶纸。主要用作于0.4mm及以上厚度的FR4与FPC粘贴,以及FPC与客户产品组装固定;

  FPC辅材的使用,最终要根据客户的使用环境与功能要求来决定。

  以上就是小编整理的关于FPC的基本构成铜箔与覆盖膜的一些参数,希望对大家在选择的时候有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
