FPC生产拼版的5条原则与方法

文章出处:诚暄PCB 人气:作者:小编 发表时间:2018-11-30 09:15:04
有朋友问小编,在生产FPC过程中,我们是单片生产还是批量生产的,这里小编通过工厂的实际经验,来详细的说一说。

  有朋友问小编,在生产FPC过程中,我们是单片生产还是批量生产的,这里小编通过工厂的实际经验,来详细的说一说。

  FPC在生产过程中,为了节省成本,提高生产效率,缩短生产周期,都会采用拼版的方式生产,而不是单片生产。在FPC拼版时,需要遵循几条原则。

  1、在各工序可生产的前提下,拼版尽量"挤"。所谓“挤”,就是缩小相邻板与板之间的距离,从而减少整个拼版的尺寸,节约生产材料,从而降低生产成本。

  2、单片板之间间距至少大于2.5mm。首先,这是为了满足放置定位孔的需求,在批量生产过程中,成型一般采取模冲的方式,为了增强模冲精确性,在拼版内每片之间,需要放置定位孔,以免模冲偏位,导致FPC报废;在样品生产过程中,一般使用激光切割成型,为了避免微偏,防止出现一片偏而整张偏的情况,单片之间也不能直接相连,从而使其两两互不影响。

  3、拼版需添加蚀刻字符,对拼版尺寸、数量等进行简单说明,从而便于后续生产中核对与校验。

  4、整个拼版四角增加定位孔,并选择一角标注不同定位孔,便于后续工序生产中保持方向一致,从而不至于导致封膜贴返,字符印返等情况。

  5、拼版宽度固定为250mm,长度尽可能也在250mm以内。拼版尺寸越大,偏移越大,生产精度越差,成品不良率越高。

  知道了拼版需要遵守的5条原则,简单介绍下拼版的三种方式。

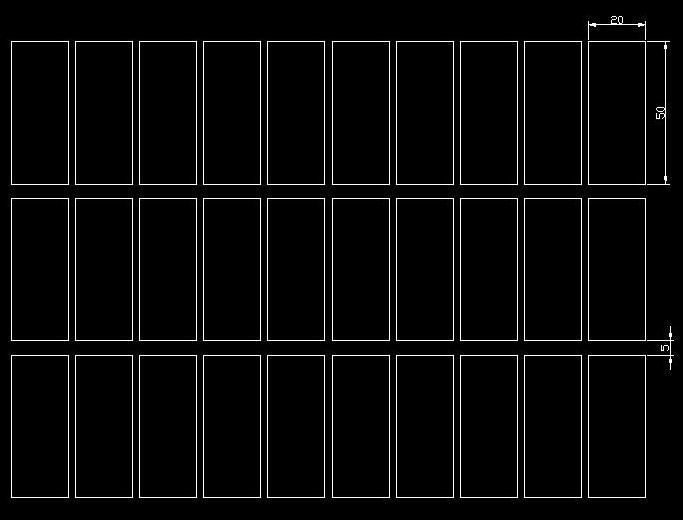

  1、常规拼版。直接按单片的方向阵列拼版,最适合外形规则的FPC拼版,如长方形、正方形、圆形、椭圆形等;

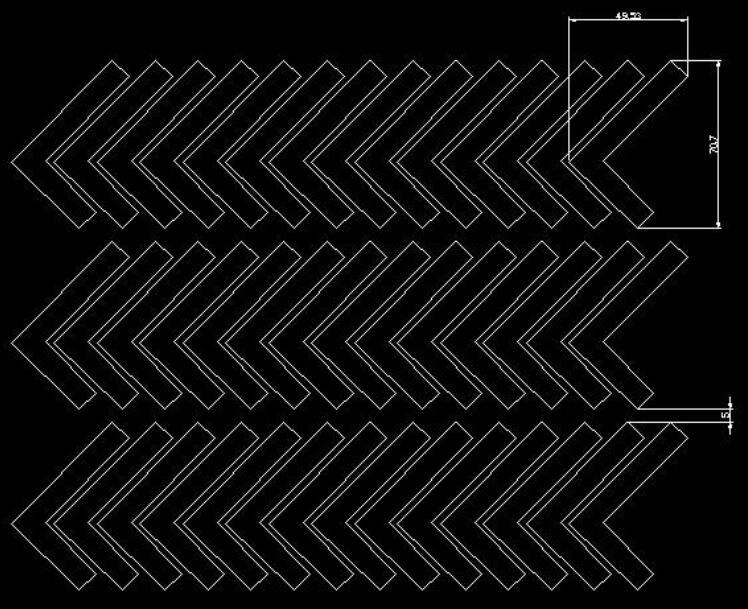

  2、斜拼。将单片进行一定的倾斜,然后阵列,从而最大程度上利用拼版空间,如有弧度的条形、折形等;

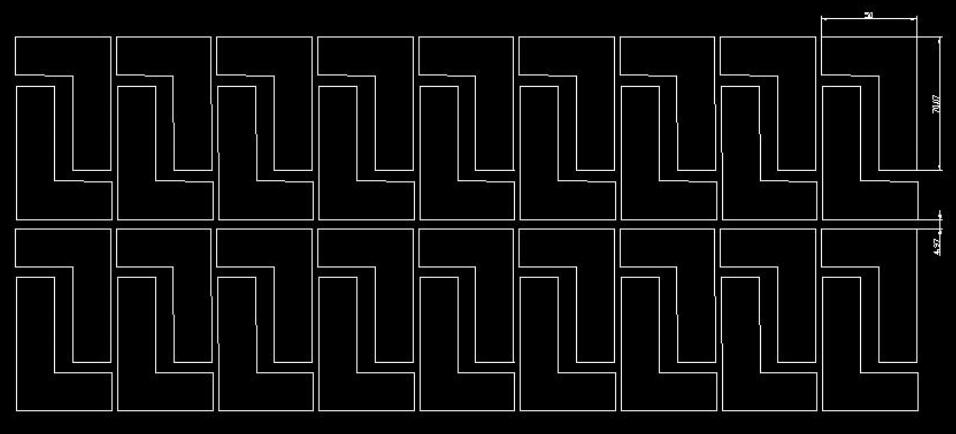

  3、倒扣拼。即把单PCS一正一反组合在一起拼板,如下图。



  所有的拼版方式,在能生产的前提下,遵循最省材料原则。

  以上就是小编整理的关于FPC生产拼版的5条原则与方法,希望对大家有帮助,如还有不清楚的地方,请联系我司客服为您解答。
